產品介紹
LEDSpace 高動態大面積均勻光源
LEDSpace是目前世界上可投射大面積、高照度的光源，光源在適當擺設下，在大照射面積不僅可提供高均勻照度、高照度之需求，具多種具有高品質CIE標準光源(D50、D55、D65、D75)可選擇，燈柱高度不僅可依需求客制化，燈柱不同位置光源可調整不同光強度，可借由DMX與其它結合使用，還可借由光學部件將光線匯會于關注區，進一步提高照度，達到各種應用需求，其主要應用于相機及傳感器的測試和校準、汽廠隧道照明、農業真實太陽光照明，具體如“真實”日光強度模擬器、各種日光場景下汽車漆照明、大面積照度機校準和大測試卡照明。
- 產品特性
- 技術參數
- 資料下載

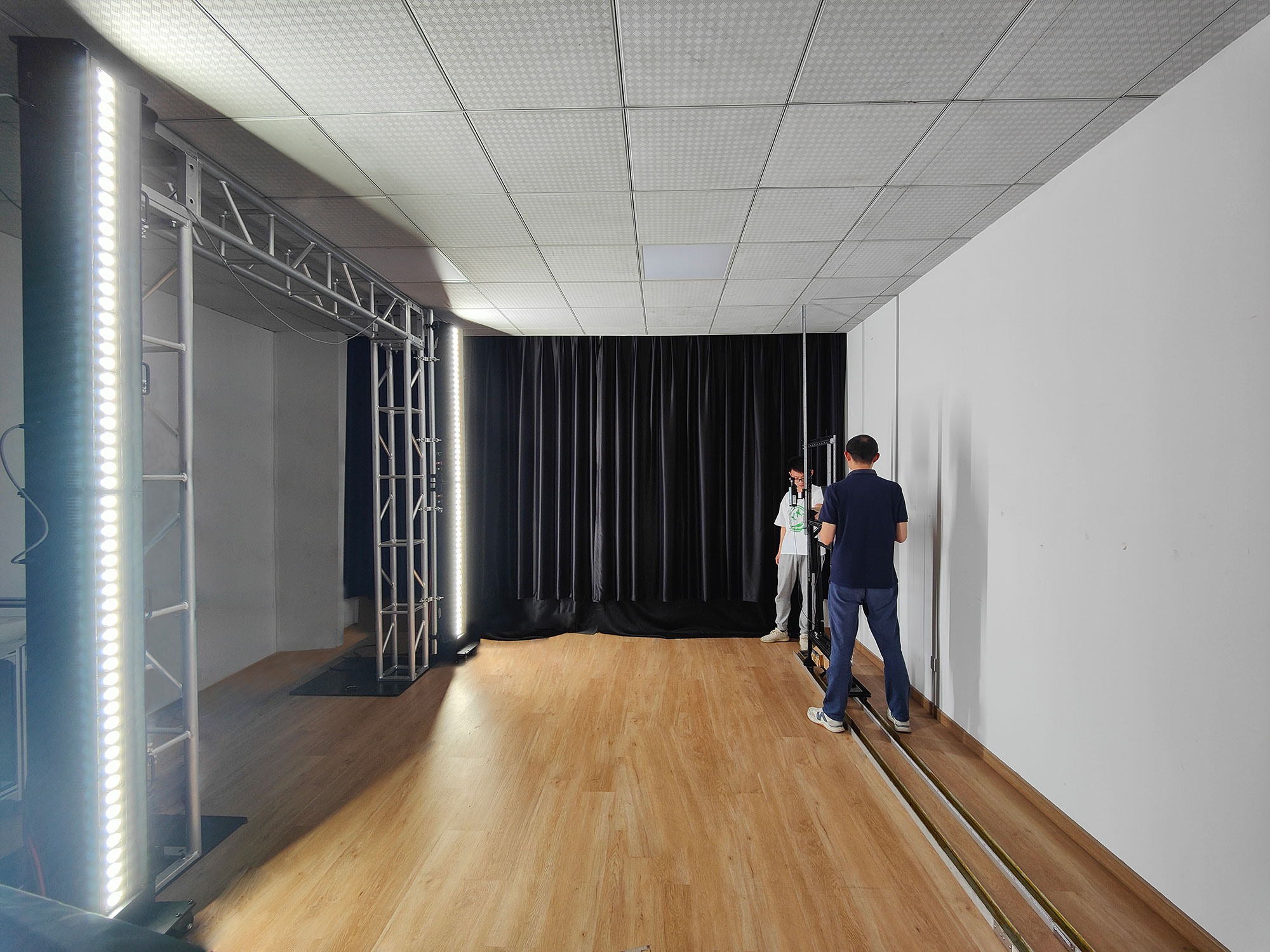

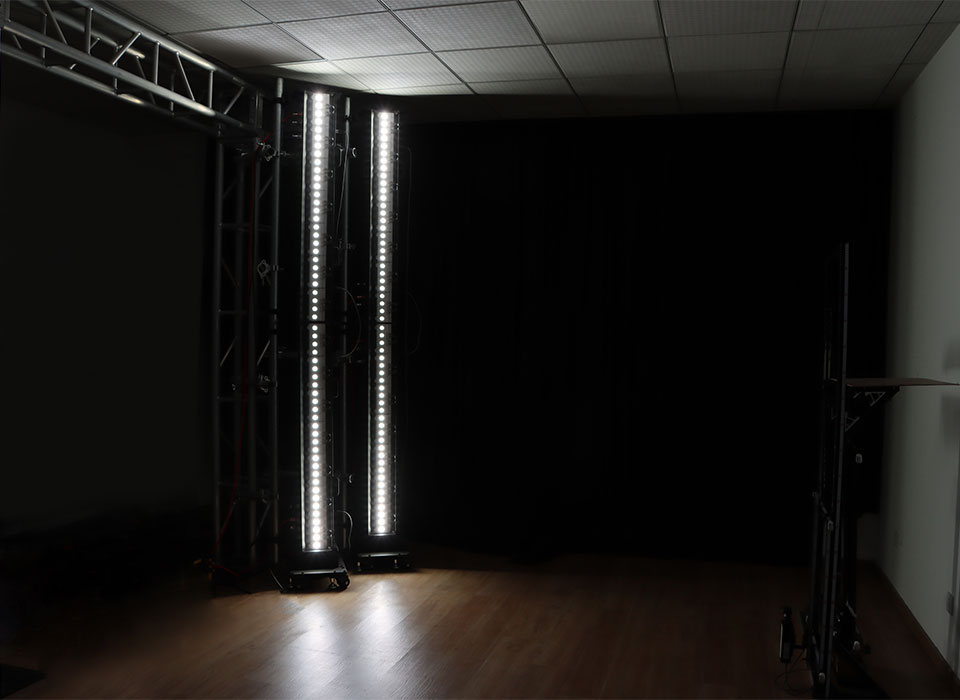

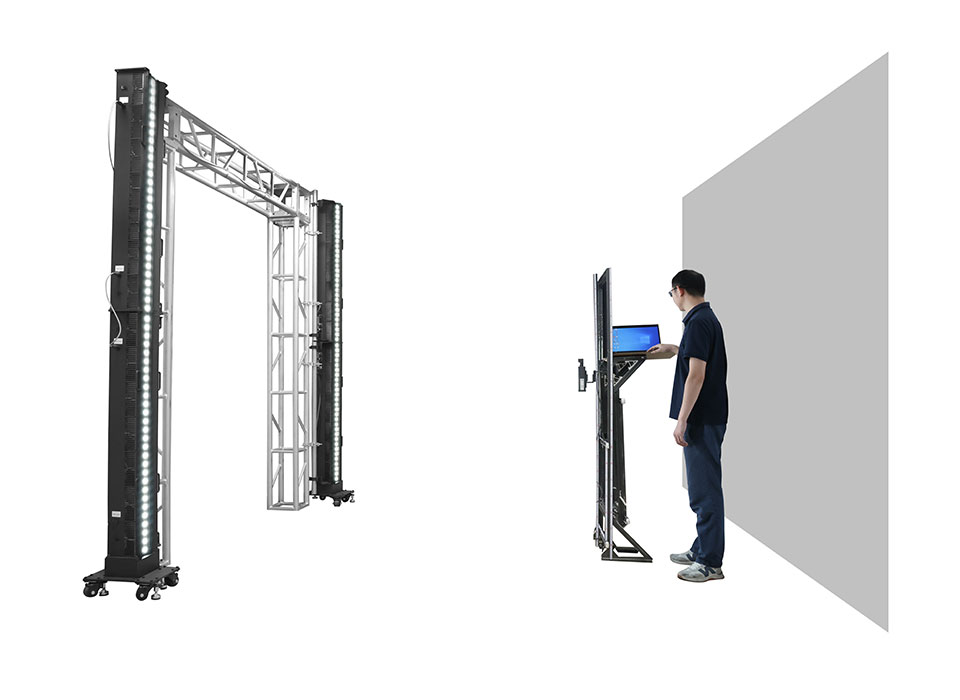

LEDSpace實地應用場景LEDSpace為一種具有大角度、高強度的光源，其光源品質模擬CIE日光光源(D50、D55、D65、D75), 可為室內場所提供一個接近日光的環境；在適當?shù)臄[設下，可達到一個大面積且高均勻照度的面積，可供大面積測試卡(最大320cm x 240cm)觀測時使用；并且借由DMX界面來控制此光源，便于與其它光源結合使用。

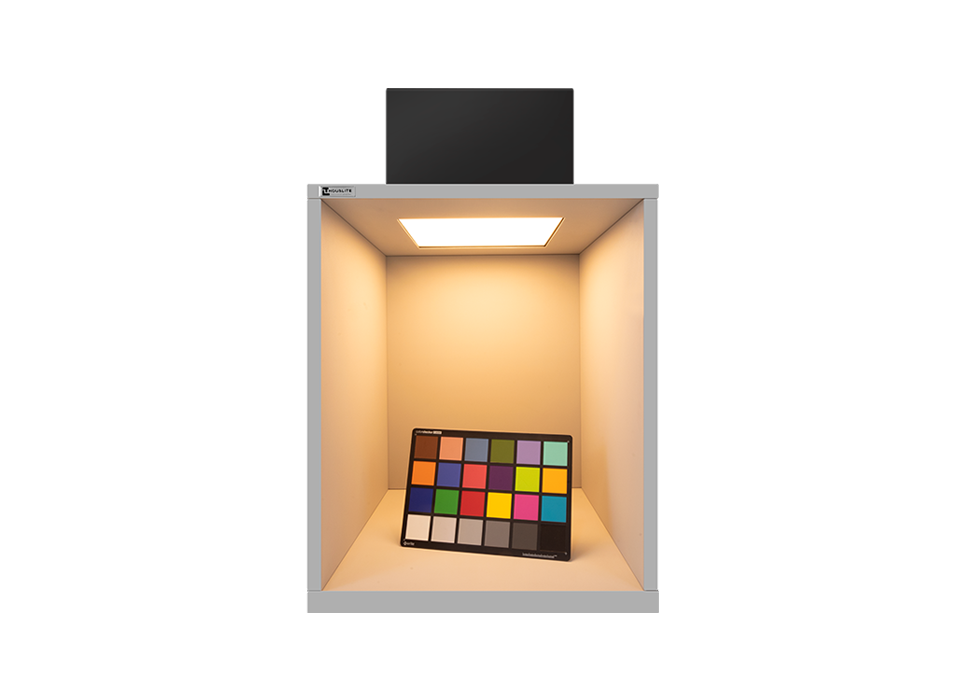

LEDSpace觀察箱量測示意1. 具高強度光源，在觀察箱48cm(D) x 45cm(W) x 55cm(H)內測試>20,000lux。
2. 大角度光源，適當位置擺設，可讓照射面積320cm(W) x 240cm (H)具有均勻度~80%的光強照度。
3. 在power>60%時，光源品質Mivis為A等級；在power>30%時，光源品質Mivis為B等級。
4. 在power> 60%時，光源演色性Ra>98 。

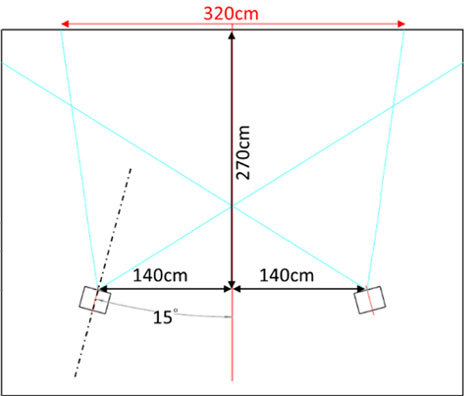

LEDSpace設置范例
| LEDSpace | |
| LED 光譜通道*1 | 1通道 |
| 光譜范圍 | 400-800nm |
| 驅動方式 | 幅度調制驅動 |
| 分辨率 | 每通道256級 |
| 預熱時間 | 10分鐘 |
| 光源*2 | 擇一：CIE Illuminant D50、D55、D65、D75 Ra>98、Mivis A class @ 功率>60%、Mivis B class @ 功率>30% |
| 單元光源照度 (lx) | 1單元在觀察箱48cm(D) x 45cm(W) x 55cm(H)測量 >20,000? lx |
| 發散角 | ±90° |
| 照射面積/均勻度 中心照度 | 左、右各2節光源(每1節含7單元光源) 照射面積: 320cmx240cm / 均勻度 80% 中心照度 >3500lx |
| 電學參數 | 每個電源箱輸入電壓100~240V AC，最大輸入功率1.8KW。 每個光源模組輸入電壓32V DC，最大輸入功率1.8KW。 |
| 通訊網絡 | DMX |
| 總體尺寸（長/深/高） | 1節(含7單元)：長1321mm*寬310mm*厚190mm(長度可依需求提供客制化) 一座(含2節)：長2642mm*寬310mm*厚190mm(長度可依需求提供客制化) |
| 重量 | 1節(含7單元)：37kg(可依需求提供客制化) 一座(含2節)：74kg(可依需求提供客制化) |
| 包裝清單 | 光源主體、磁吸鏡座、電源箱、電源線、電源箱電源輸入線、串聯信號線、DMX連接線、LEDSpace組裝手冊 |
*1：即LED種類數目
*2：在預熱時間15分鐘后、室溫20°環境下測量
