LEDTrans 均勻透射光源箱

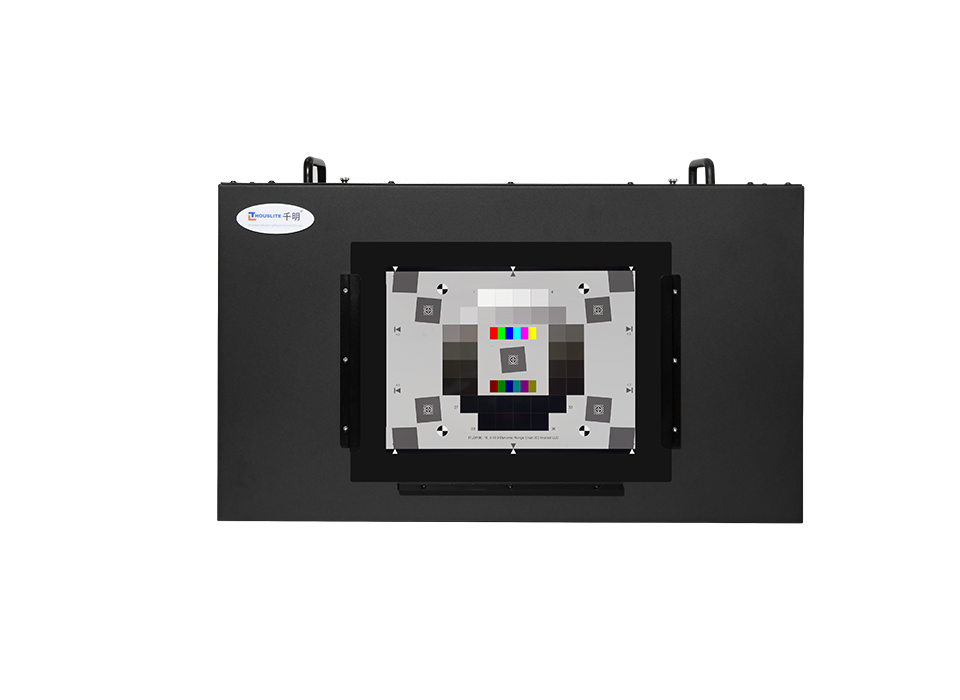

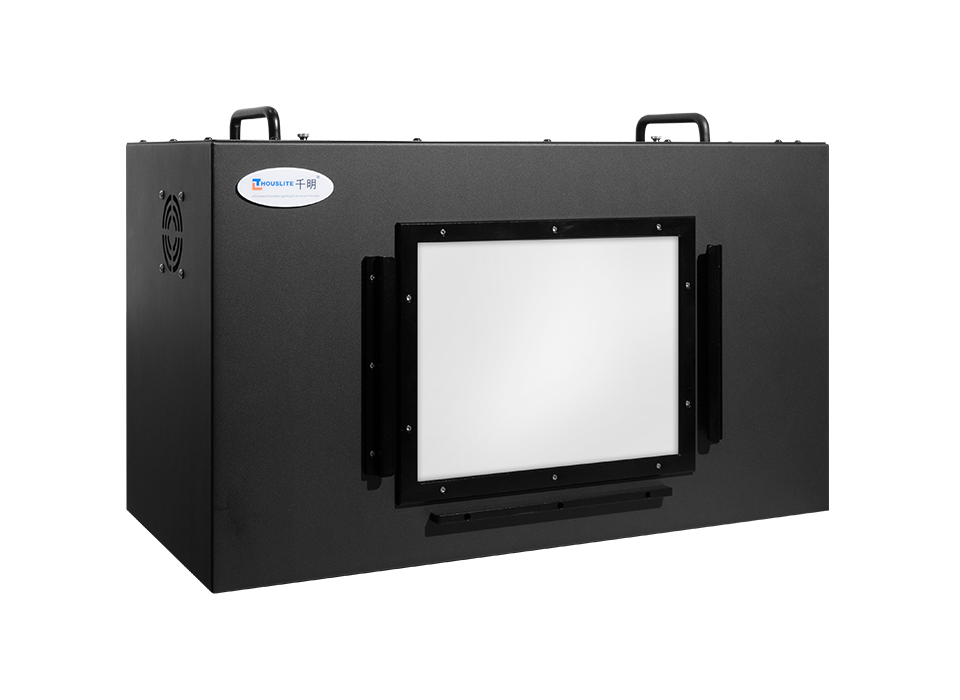

THOUSLITE LEDTrans產品是創新的均勻透射光源箱，其基于多通道LED技術。LEDTrans是一款專門力測試卡照明和相機校準開發的光源箱。通過使用一組精心挑選的高功率LED和自主知識產權的LEDNavigator-LT軟件，可以實現對任一光譜功率分布SPD的匹配，包括常用的日光照明體和黑體輻射軌跡，且其模擬的日光照明體具有世界上最好的光品質，一臺設備實現所有光源。高功率LED可輕松實現高達出光面18000lux模擬光源出射。同時，可保證相同光品質下亮度可調。優秀的光學設計保證了出光面(280×210mm)>96％的均勻性。在優化散熱系統保證長期重復性佳的同時，還提供反饋機制快速補償由環境變化或LED燈珠老化所引起的光品質下降?？商峁┎煌Z(yǔ)言版本的SDK使客戶可進一步集成至自有控制軟件。

產品特性
技術參數
在線視頻
應用案例
資料下載

高品質日光模擬器
比市面上絕大多數專業燈箱復現更高品質（高顯色指數CRI和低同色異譜指數MI）的任意色溫日光
黑體輻射軌跡模擬器
精確復現色溫在2000K至20000K范圍內的光源，且顯色指數CIE Ra 0~100、Duv -0.02~+0.02用戶可自定義，一臺設備復現所有光源，極高的靈活性和較低的維護成本
模擬任一照明場景
復現任一測量或?qū)氲墓庾V功率分布SPD，且方便不同工廠間的光傳遞

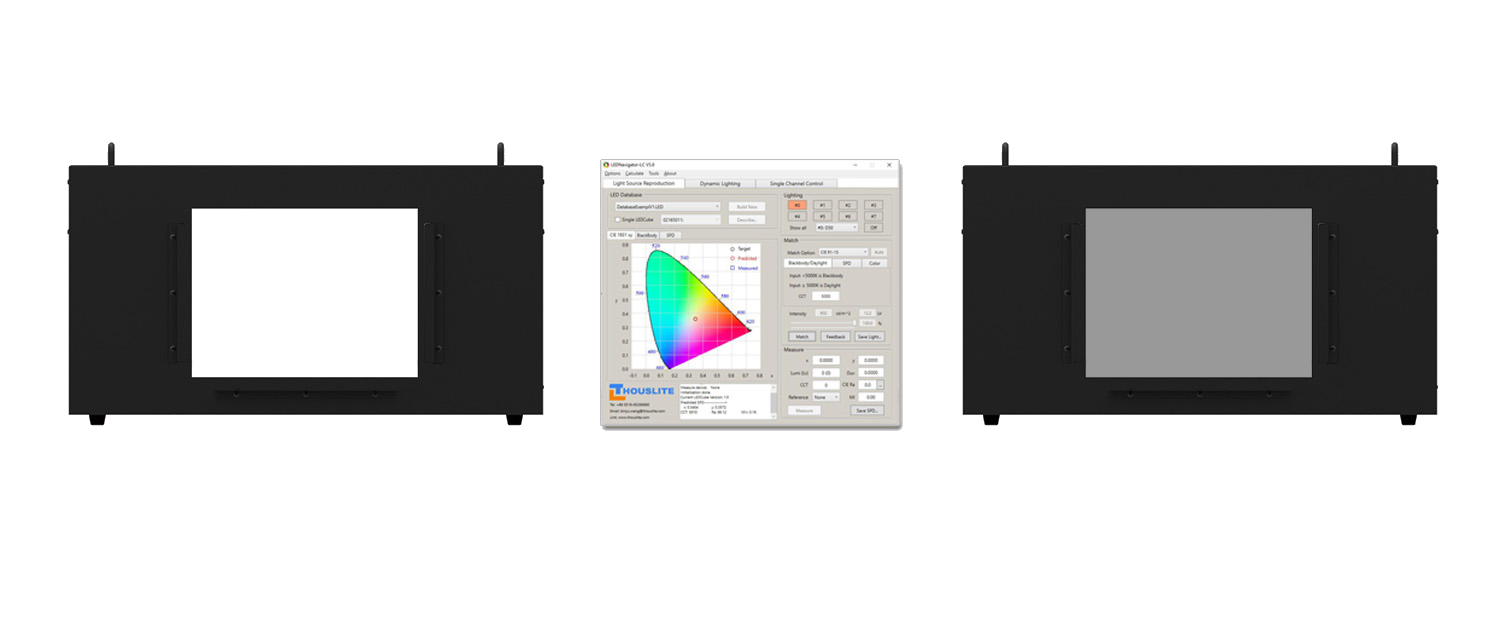

高亮度輸出且光亮度可調
高功率貼片LED和控制軟件保證了高亮度輸出（最高可達18000lux），且可保證相同光品質的前提下光亮度可調

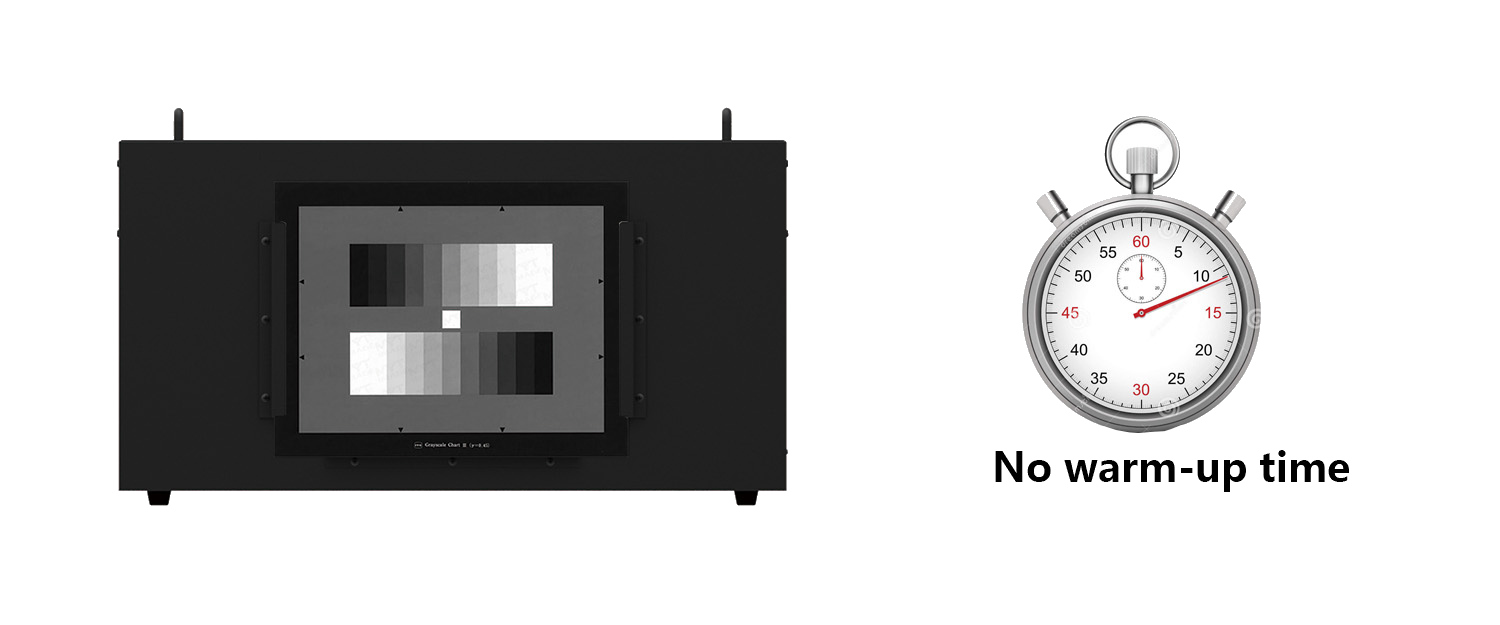

光源間快速切換且無預熱時間
不同光源間的切換無需等待和預熱時間，光源瞬間穩定，且光品質始終如一

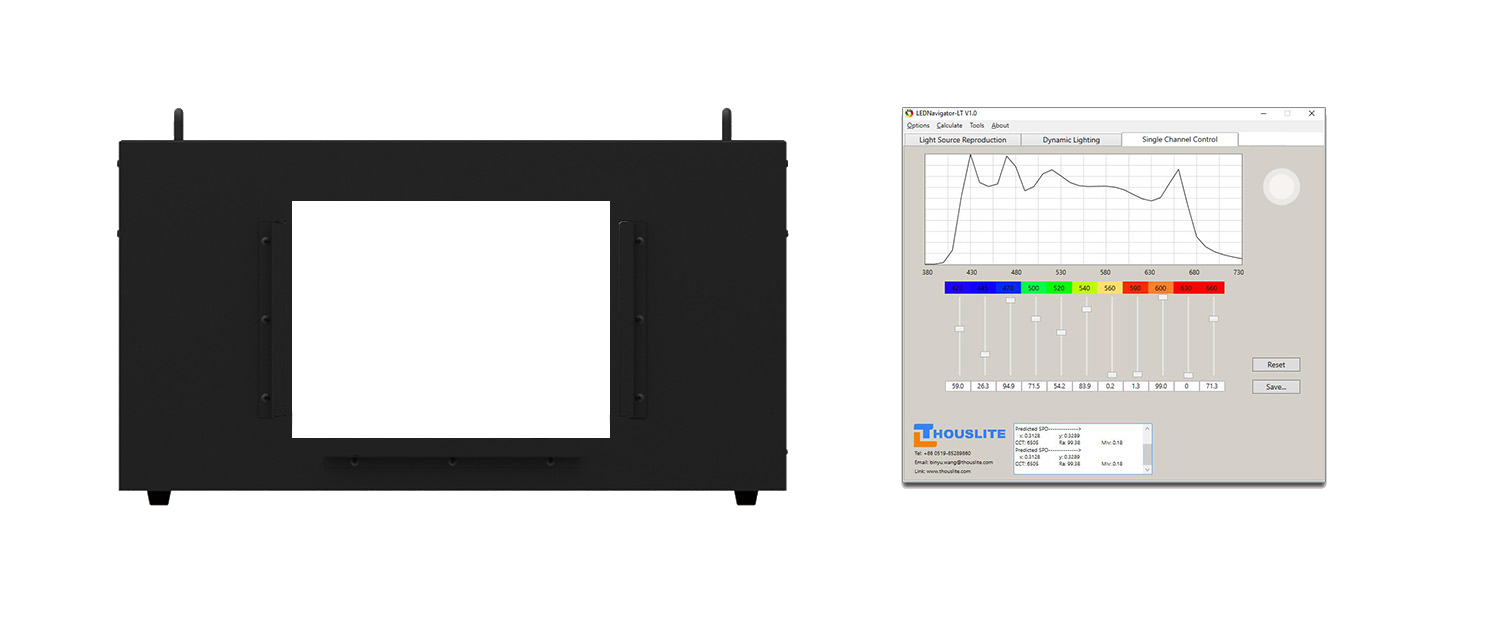

單通道控制
可任意調節LEDCube內每一通道發光強度以自由設計所需光源

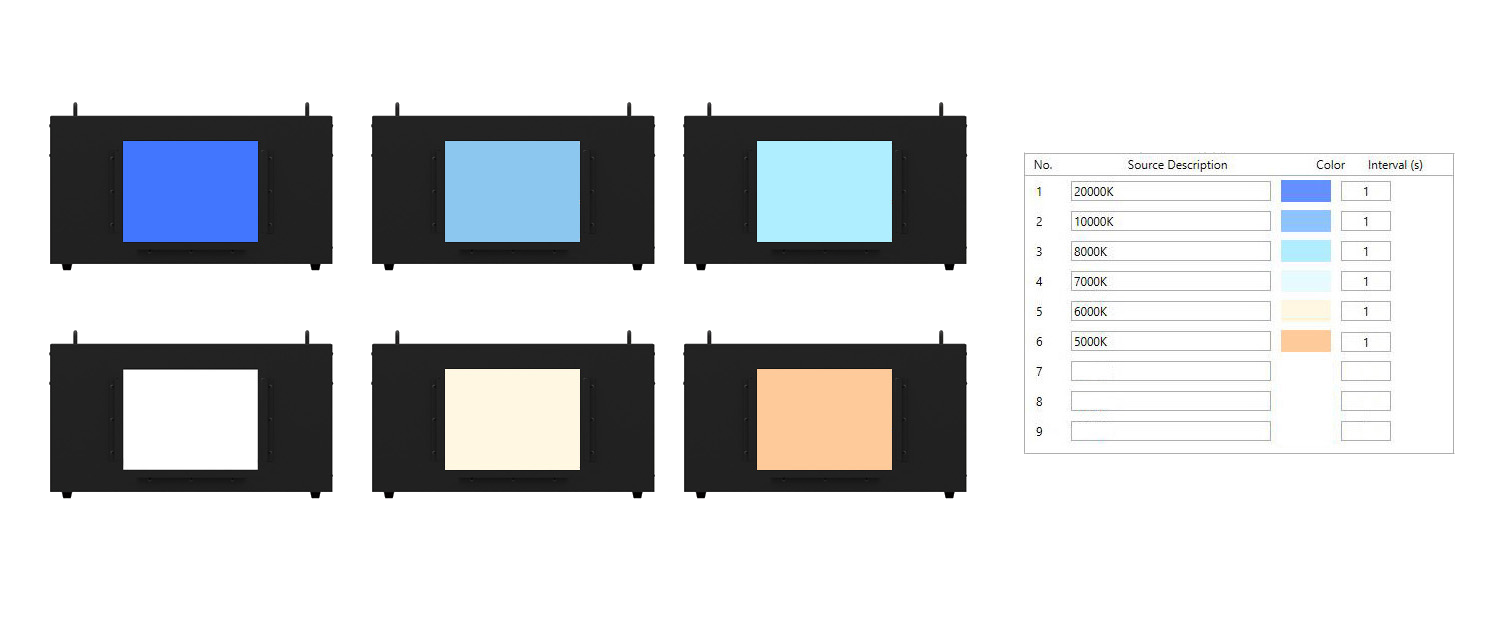

動態照明
可任意設置動態照明中的光源順序和點亮?xí)r間

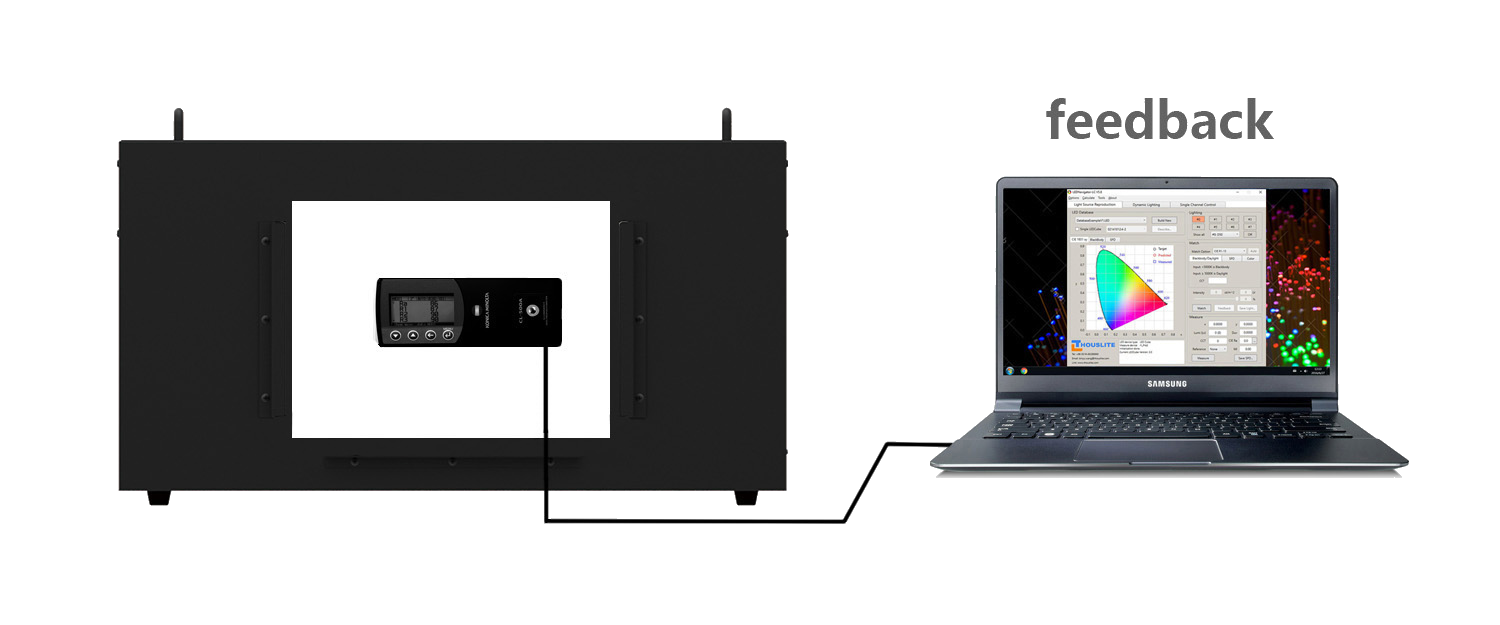

精準快速的反饋系統
通過外接光譜照度計實現光源的自動反饋，補償LED老化和多變的使用環境所造成的光品質波動，保證光源的穩定輸出
軟件用戶友好，可提供SDK
用戶友好控制軟件LEDNavigator可讓用戶根據不同優化目的進行設計光源，且可進一步定制，SDK可提供

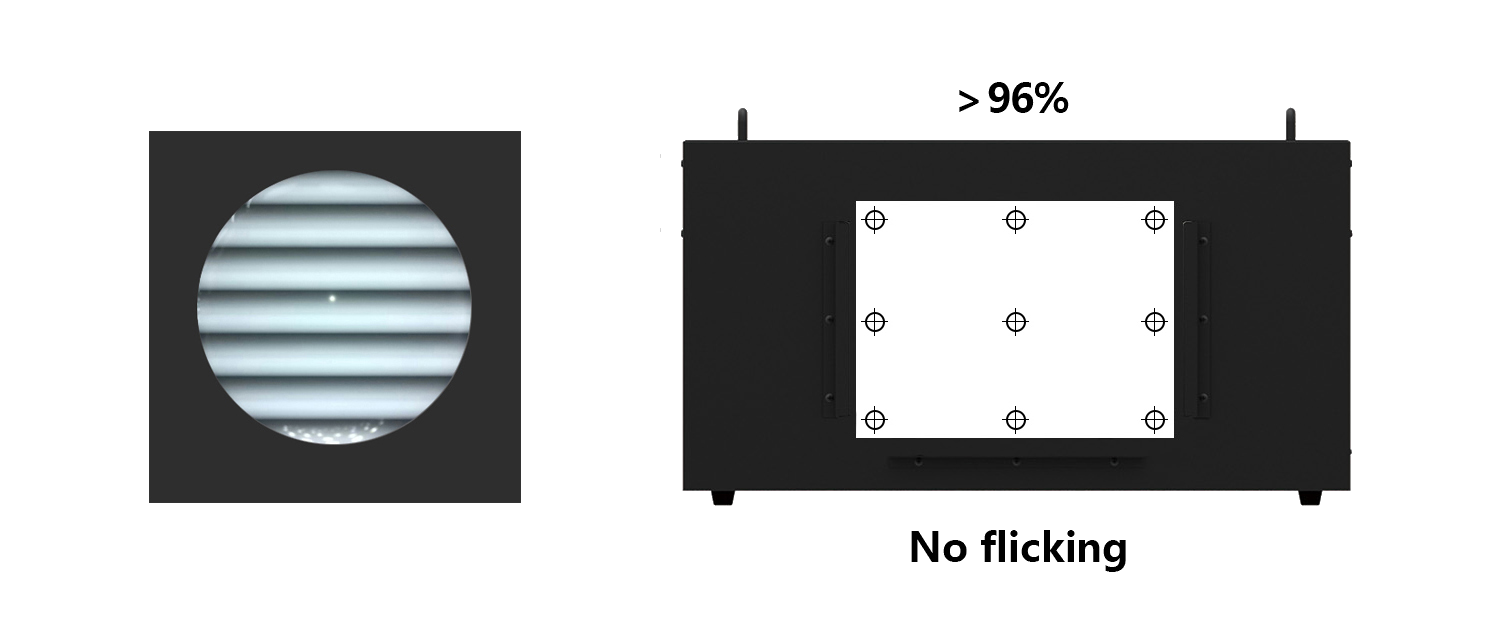

無頻閃、高均勻性
基于AM驅動方式，保證了絕對無頻閃的照明輸出，優秀的光學設計保證了在280×210mm 出光面上>96%均勻性
壽命長和極佳的長期穩定性
比傳統熒光燈多達數倍的使用壽命，精心設計的散熱系統保證了光源極佳的穩定性
LED通道波長選擇服務
提供從紫外、可見光及近紅外LED通道波長選擇服務

1.CIE 13.3-1995, Method of Measuring and Specifying Colour Rendering Propertes of Light Source
2.ISO 23603-2005 / CIE S 012/E, Staoda「d method of assessing the spectral quality of ,daylight simulators for visual appraisal and measurement of colour.

*LED光譜通道^1**	14通道
驅動方式	幅度調制驅動
光譜范圍	380-730nm
*通道分辨率^2**	每通道10位，1024級
預熱時間	無
*預設光源^3**	D75、D65、D50、A CIE Ra > 98，MIvis: Grade A (<0.25)
可調范圍	色溫CCT：2000~20000K CIE Ra:80~100
照度范圍	最大18000lux，最低為最高照度1%(取決于模擬光源，可通過中性濾光片進一步降低照度)
均勻性	出光面（D280, 280×210mm） >96%
*短期重復性^4**	D65 <±10K，D50<±5K；照度 <±0.5%
*長期重復性^5**	D65 <±25K，D50<±15K；照度 <±1.5%
軟件儀器兼容性	THOUSLITE FS 光譜照度計 THOUSLITE FS-VIS-IR 光譜照度計 Jeti Specbos 1211/1211UV 分光輻射度計 Konica Minolta CL500A Konica Minolta CS2000
電學參數	100-240VAC 50/60Hz 200W 最大
工作溫度	0-30 °C
控制方式	USB數據線、觸控屏(可選配)
尺寸（寬/深/高）	682×343×440 mm
重量	24 kg
包裝清單	光源、電源線、USB數據線、 LEDNavigator-LT軟件及軟件狗、THOUSLITE FS光譜照度計、減光片、SDK可提供^*6
軟件	LEDNavigator-LT軟件包含模塊： 1. 黑體輻射軌跡模擬 2. 任一照明場景模擬 3. 單通道控制 4. 動態照明 5. 快速精準的反饋^*7

*1：即LED種類數目
*2：每通道電子驅動有1024級，但部份級數使用于低亮校正，因此實際僅1000級可使用
*3：在光源輸出>80%時之光照度均勻性
*4：光源光亮度穩定性評估方法，在24小時內，每30分鐘測量5次光亮度之穩定度平均值
*5：光源光亮度穩定性評估方法，在60天內，每天測量5次光亮度之穩定度平均值
*6：使用者可使用SDK實現動能照明、單通道控制
*7：需配可兼容測量設備
