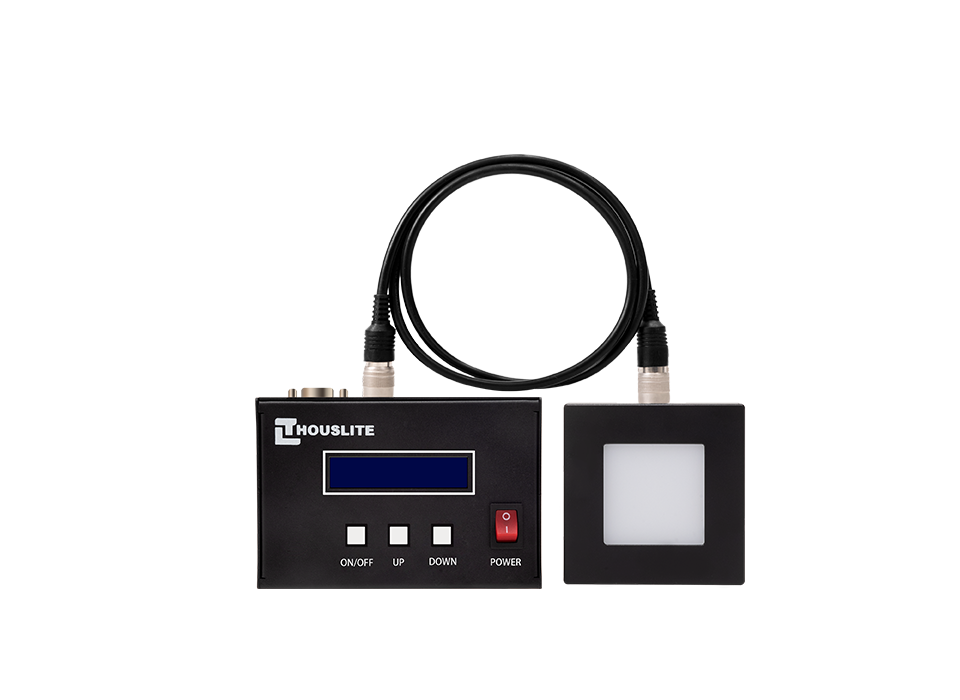

LEDPanel 多通道LED校準光源
LEDPanel是款創新的可用于相機模組或傳感器產線校準的光源模擬器，采用優選的一組不同種類LED燈珠和自主研發的軟件LEDNavigator可實現2700-6500K任意色溫輸出 ，色溫精度在±50K以內，且整體光譜功率分布曲線全波段平滑。 LEDPanel硬件支持存儲80組光源，可通過LEDNavigator和光譜照度計實現對光源的測量、重置和校準。優秀的光學設計保證出光面(51x51mm) >96％的均勻性?？商峁┎煌Z(yǔ)言版本的SDK使客戶可進一步集成至自有控制軟件。
- 產品特性
- 技術參數
- 應用案例
- 資料下載
高品質黑體輻射軌跡模擬器精確復現色溫在2700K至6500K范圍內的任一色溫光源, 精度在±50K以內，且光譜功率分布全波段平滑輸出
光亮度可調、無預熱時間保證相同光品質的前提下光亮度可調
復現任一光譜功率分布出光面>96%的均勻性，且無頻閃
極佳的光源穩定性精心設計的散熱系統和電路驅動保證光源極佳的穩定性

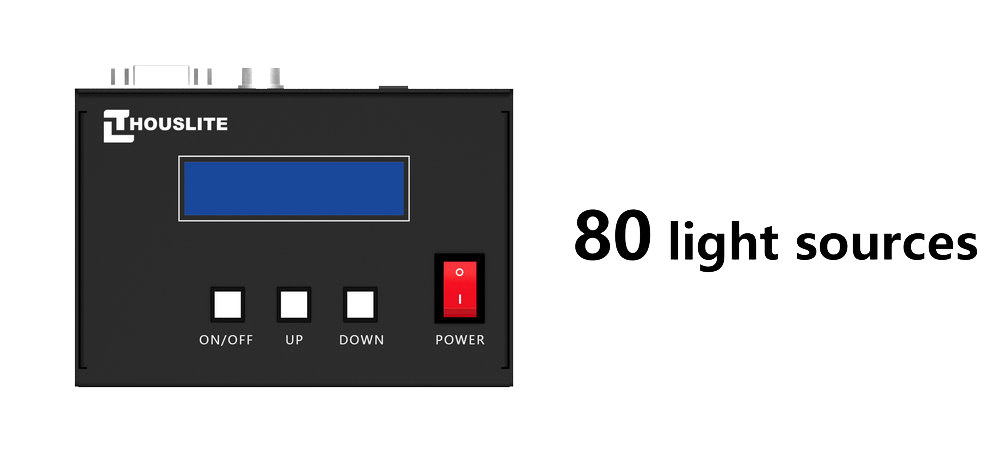

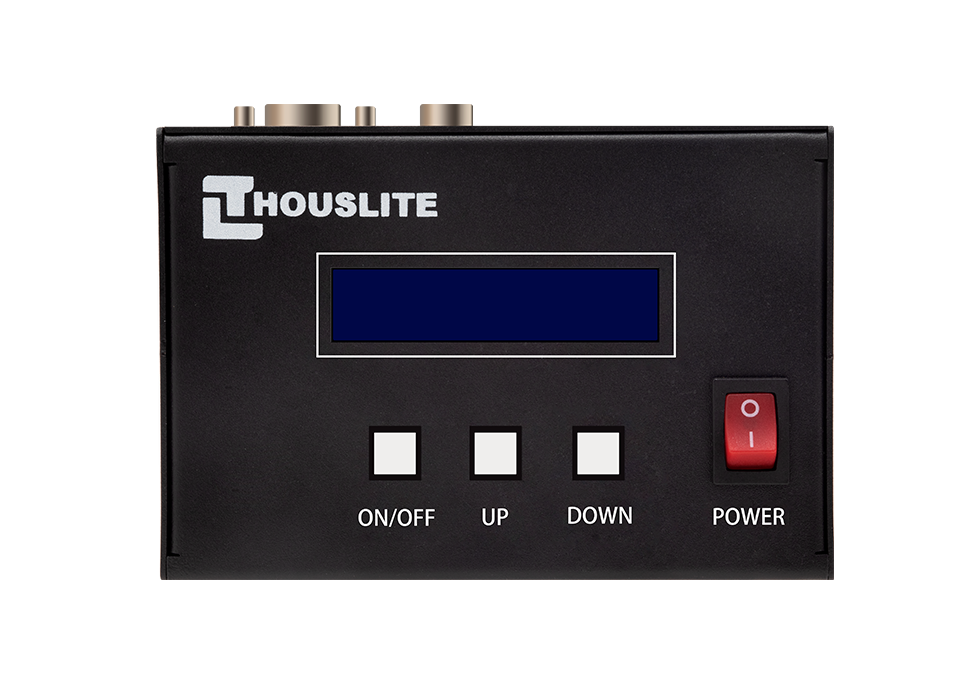

硬件可預存80組光源LEDPanel控制盒可預存80組光源，且可通過軟件進行重設或校準

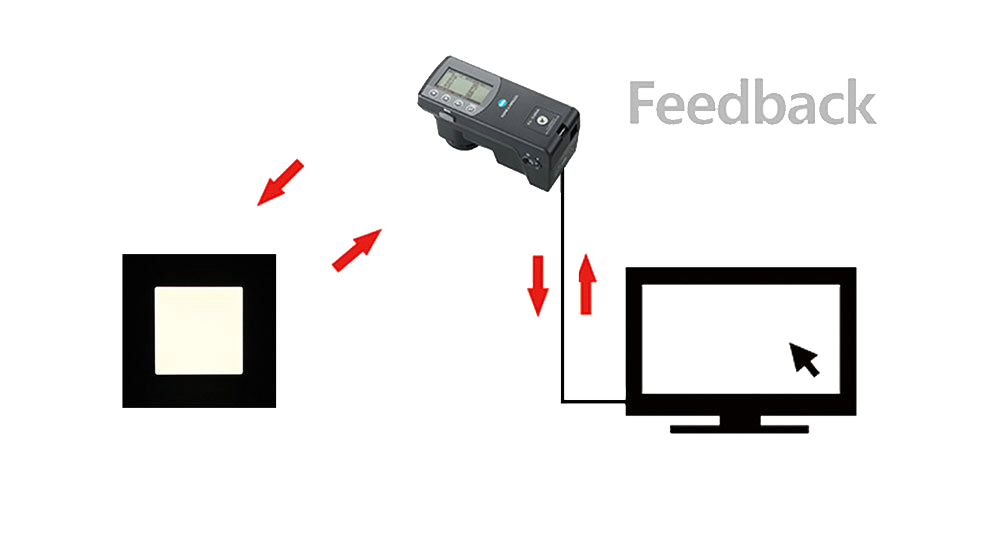

快速精準的校準算法通過外接光譜照度計用戶可自行實現光源測量和校準，補償LED老化和多變的使用環境所造成的光品質波動，保證光源的穩定輸出

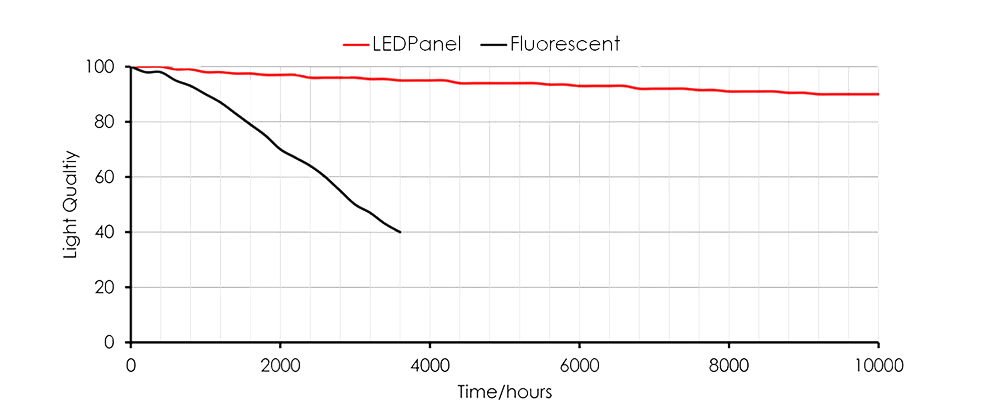

使用壽命長至少比傳統熒光燈多達10倍的使用壽命

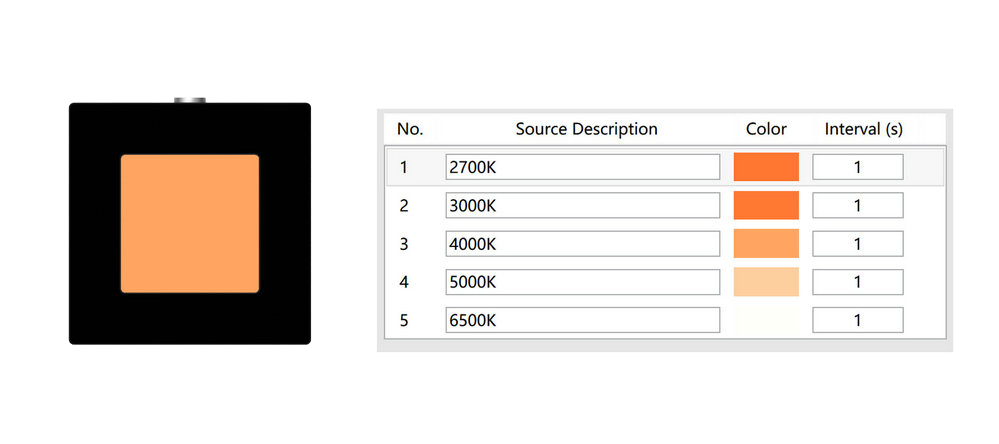

動態照明可任意設置動態照明中的光源順序和點亮?xí)r間

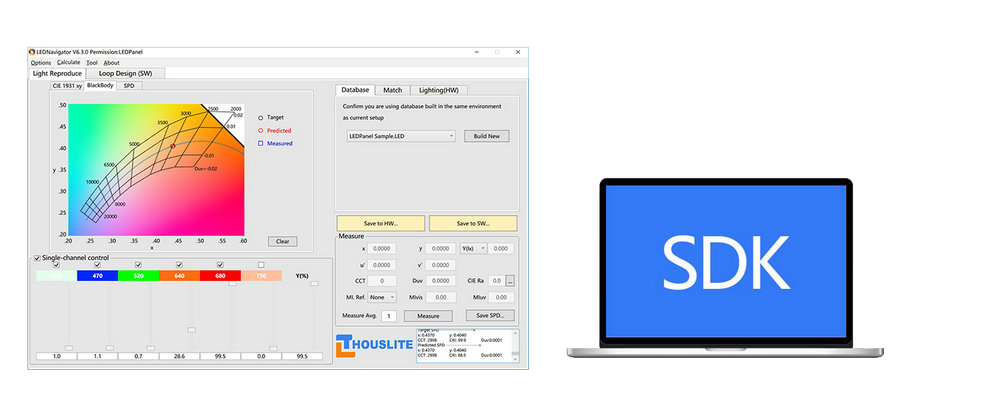

軟件開發包提供軟件開發包SDK使客戶可進一步集成LEDPanel至其自由軟件
LED通道波長選擇服務產品最多可內含6個LED通道，可提供從紫外、可見光及近紅外LED通道波長選擇服務
36小時快速響應國內外用戶工作日遇到并通知我們?nèi)魏渭夹g(shù)問題，我們會在36小時內快速響應并回復
| LEDPanel-5050 | LEDPanel-290224 | |||||
| LED光譜通道*1 | 默認 4 通道，最多 6 通道(可定制) | 6 通道 | ||||
| 光譜涵蓋范圍 | 400-730nm | 420-700nm | ||||
| LED通道驅動方法 | 幅度調制驅動 | |||||
| 分辨率*2 | 每通道10位，1024級 | |||||
| 預熱時間 | <1 s | |||||
| 存儲容量 | 硬件可存儲80個名字可編輯光源，可通過控制盒切換 | |||||
| 預設光源 | 2800K、4150K、5000K、6500K | |||||
| 出光面尺寸 | 50mm×50mm | 290mm×224mm | ||||
| 出光面均勻性*3 | 96±2% (Min/Max) | 95±3% (Min/Max) | ||||
| 色溫可調范圍 | 2800~6500K | |||||
| 色溫精度*4 | <±50K | |||||
| 出射度范圍 | 10lx - 2000lx | |||||
| 短期重復性*5 | Ra>90 CCT 6500K<±20K, CCT 5000K<±10K； 光亮度 <±0.5% | |||||
| 長期重復性*6 | Ra>90 CCT 6500K<±25K, CCT 5000K<±15K； 光亮度 <±1.5% | |||||
| 軟件儀器兼容性 | THOUSLITE FS 光譜照度計 THOUSLITE FS-VIS-IR 光譜照度計 Jeti Specbos 1211/1211UV 分光輻射度計 Konica Minolta CL500A Konica Minolta CS2000 | |||||
| 電學參數 | 100-240V AC，50/60Hz，最大8W | 100-240V AC，50/60Hz，最大15W | ||||
| 工作溫度 | 0-30°C | |||||
| 控制方式 | 控制盒控制、USB數據線 | |||||
| 尺寸（長/寬/高）及凈量 | 90×90×46mm, 0.5kg | 326×362×32mm, 4kg | ||||
| 包裝清單 | LEDPanel光源×1、控制盒×1、電源適配器×1、光源供電線×1、USB數據線、U盤(說明書、驅動程序)、檢測報告(紙質) | |||||
| 配套軟件 | 提供調光與控制軟件LEDNavigator，以及光源控制串口通訊協議*7 | |||||
*1：即LED種類數目
*2：每通道電子驅動有1024級，但部份級數使用于低亮校正，因此實際僅1000級可使用
*3：在光源輸出為1000lux時之均勻性
*4：在光源輸出為1000lux時LED模擬光源色溫之色差
*5：在光源設定在沒有預熱時間、室溫25°環境下，短期穩定性是測量24小時內，各測量值與平均值之比較
*6：在光源設定在30分鐘預熱時間、室溫25°環境下，長期穩定性是測量90天內，各測量值與平均值之比較
*7：串口通訊協議包含功能：點亮/關閉存取在硬件或本地光源。
"Note: 1.出廠校驗儀器以“CL500A”測試數據
2.LEDPanel-5050與LEDPanel-290224之LED光譜如下所示
