產品介紹

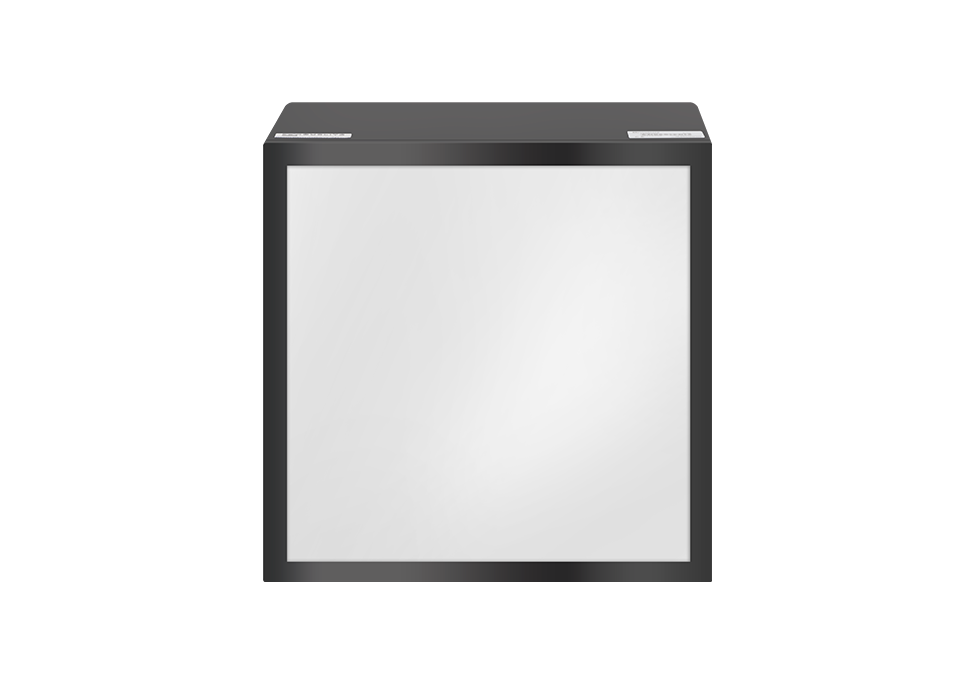

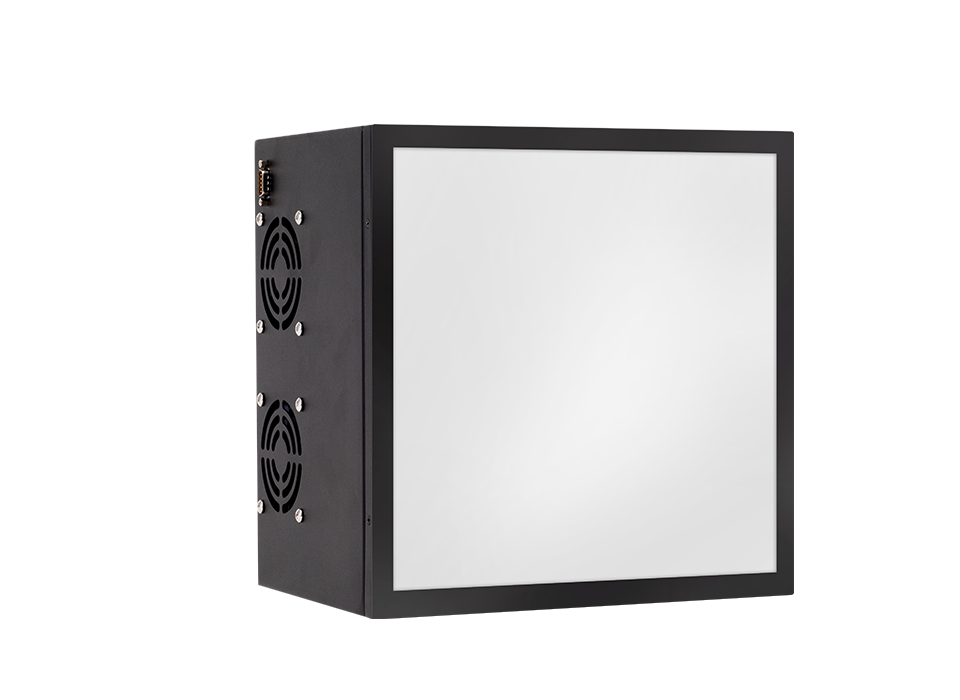

LEDCube 任一照明場景模擬器
THOUSLITE LEDCube基于自主研發的核心算法，采用優選的十多種不同峰值波長的LED，實現出射光譜功率分布的可調，從而達到模擬任一照明場景的功能。LEDCube目前是世界上最好的商業化光譜可調照明設備，其主要應用為照明研究、物體色視覺評價、相機及傳感器的測試和校準，具體如日光模擬器、健康照明、醫療照明、中間視覺、光的非生物效應、物體顯色性、白度評價、農業照明等。LEDCube也可用做大空間或定制空間的標準光環境照明光源用于視覺色彩評價、相機校準和大測試卡照明。
- 產品特性
- 技術參數
- 在線視頻
- 應用案例
- 常見問題
- 資料下載
高品質日光模擬器比市面上絕大多數專業燈箱復現更高品質（高顯色指數CRI和低同色異譜指數MI）的任意色溫日光

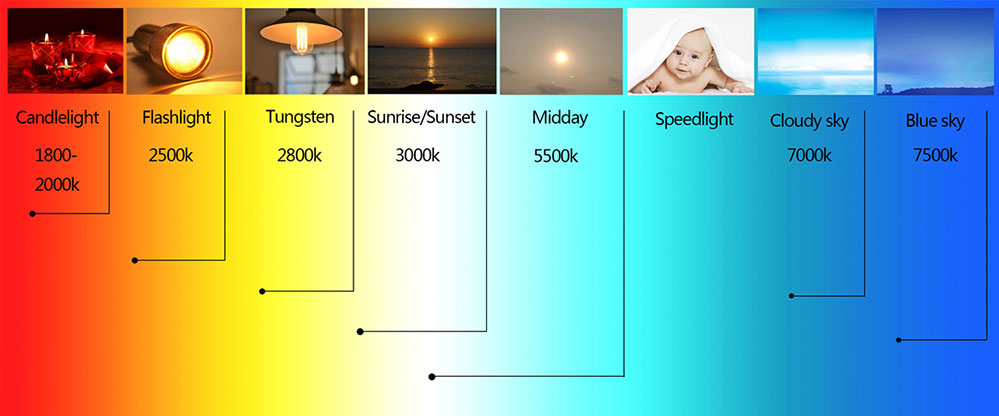

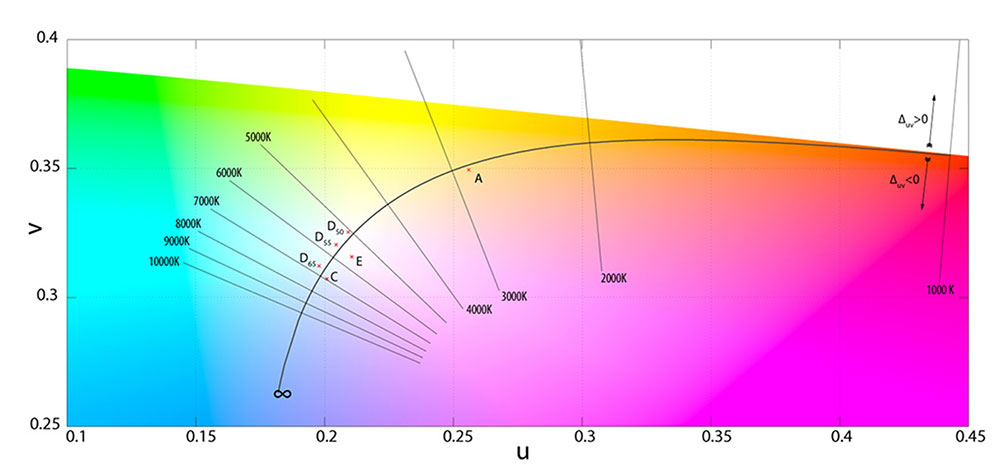

黑體輻射軌跡模擬器精確復現色溫在2000K至20000K范圍內的光源，且顯色指數CIE Ra 0~100、Duv -0.02~+0.02用戶可自定義，一臺設備復現所有光源，極高的靈活性和較低的維護成本

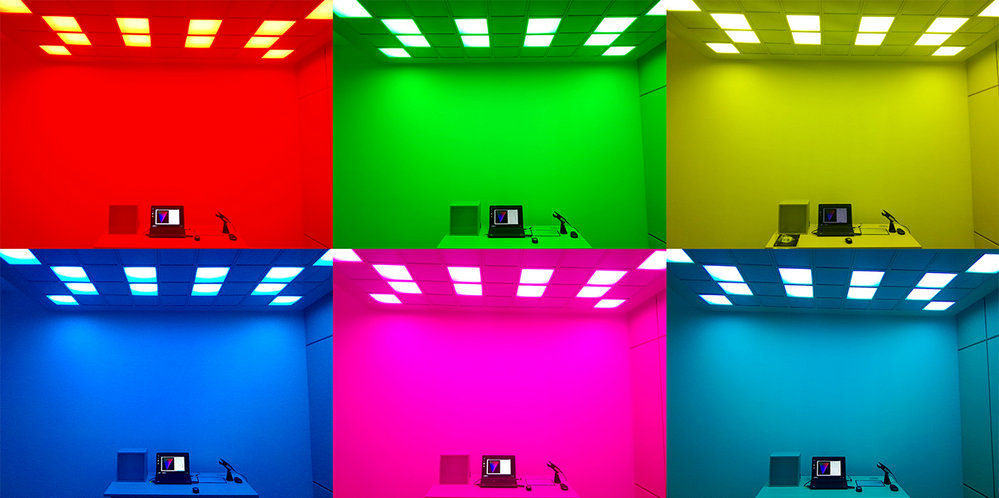

模擬任一照明場景復現任一測量或?qū)氲墓庾V功率分布SPD，且方便不同工廠間的光傳遞
高亮度輸出且光亮度可調高功率貼片LED和控制軟件保證了高亮度輸出，且可保證相同光品質的前提下光亮度可調

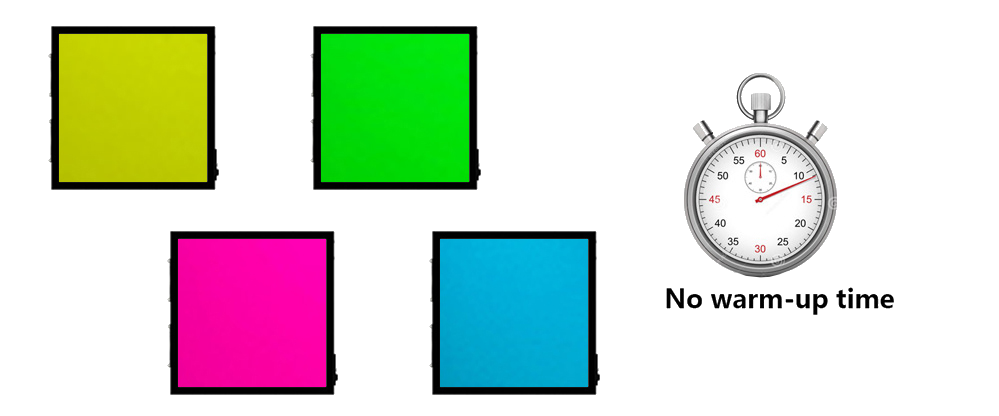

光源間快速切換且無預熱時間不同光源間的切換無需等待時間，光源瞬間穩定，且光品質始終如一

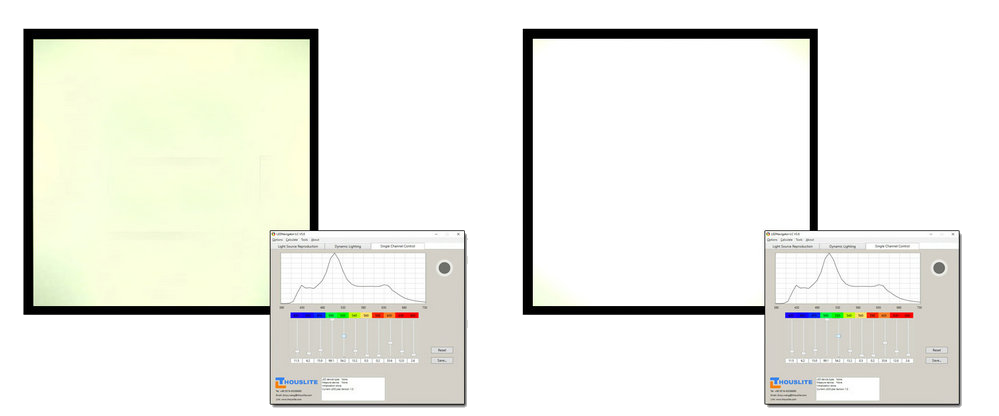

單通道控制可任意調節LEDCube內每一通道發光強度以自由設計所需光源
動態照明可任意設置動態照明中的光源順序和點亮?xí)r間

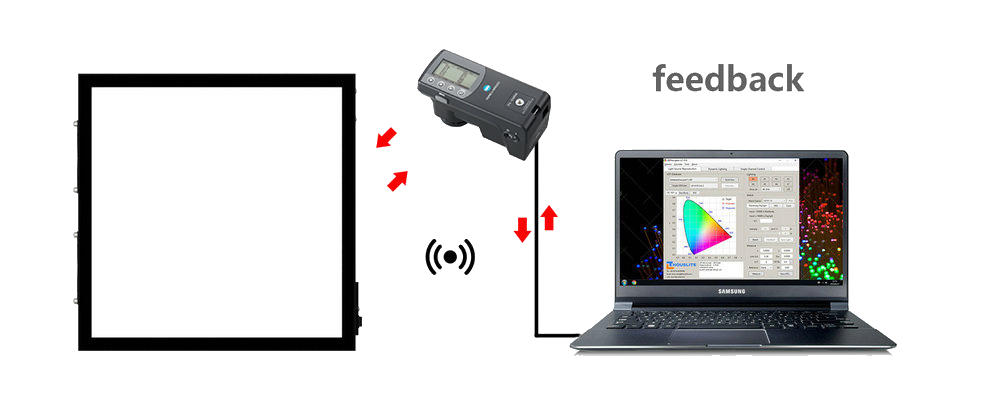

精準快速的反饋系統通過外接光譜照度計實現光源的自動反饋，補償LED老化和多變的使用環境所造成的光品質波動，保證光源的穩定輸出

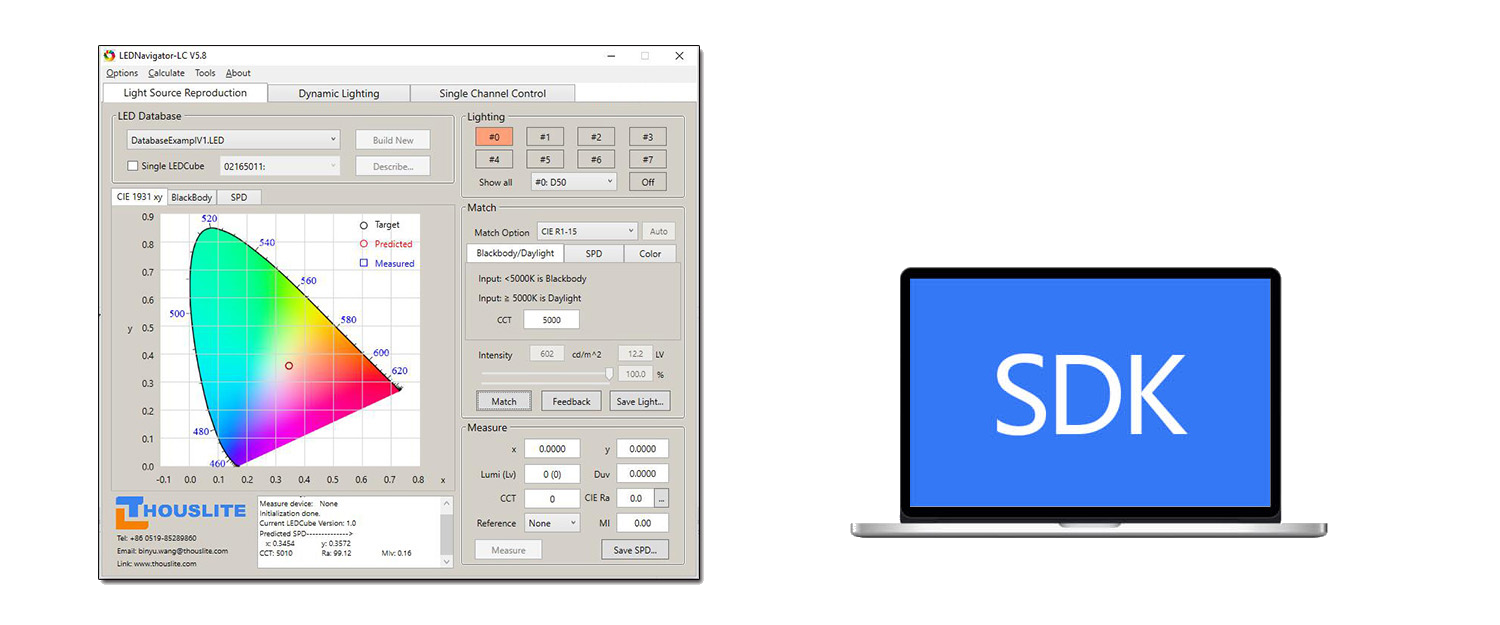

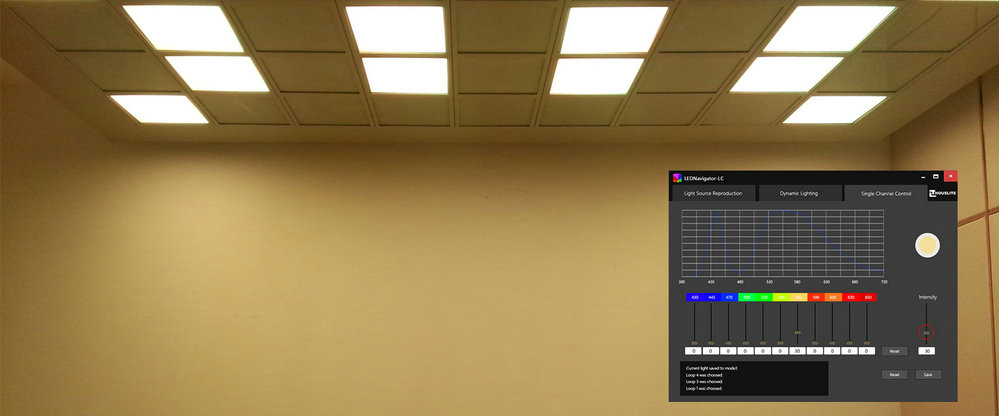

軟件用戶友好，可提供SDK用戶友好控制軟件LEDNavigator可讓用戶根據不同優化目的進行設計光源，且可進一步定制，SDK可提供
無頻閃基于AM驅動方式，保證均勻的、絕對無頻閃的照明環境
壽命長和極佳的長期穩定性比傳統熒光燈多達數倍的使用壽命，精心設計的散熱系統保證了光源極佳的穩定性

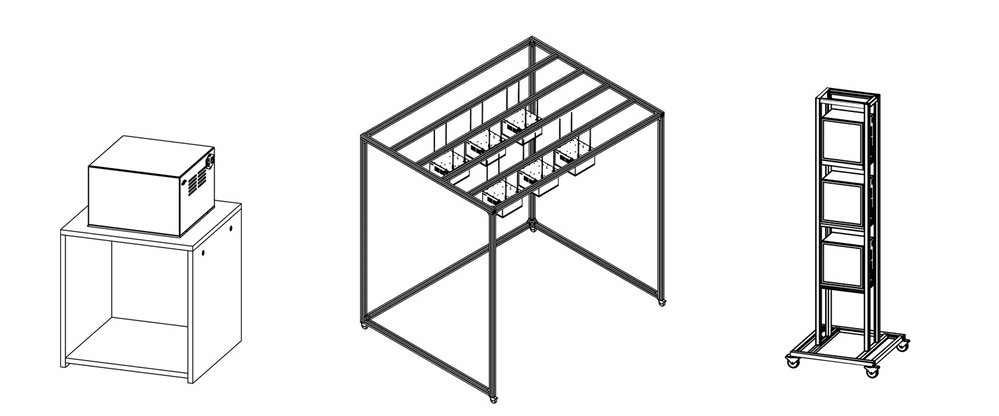

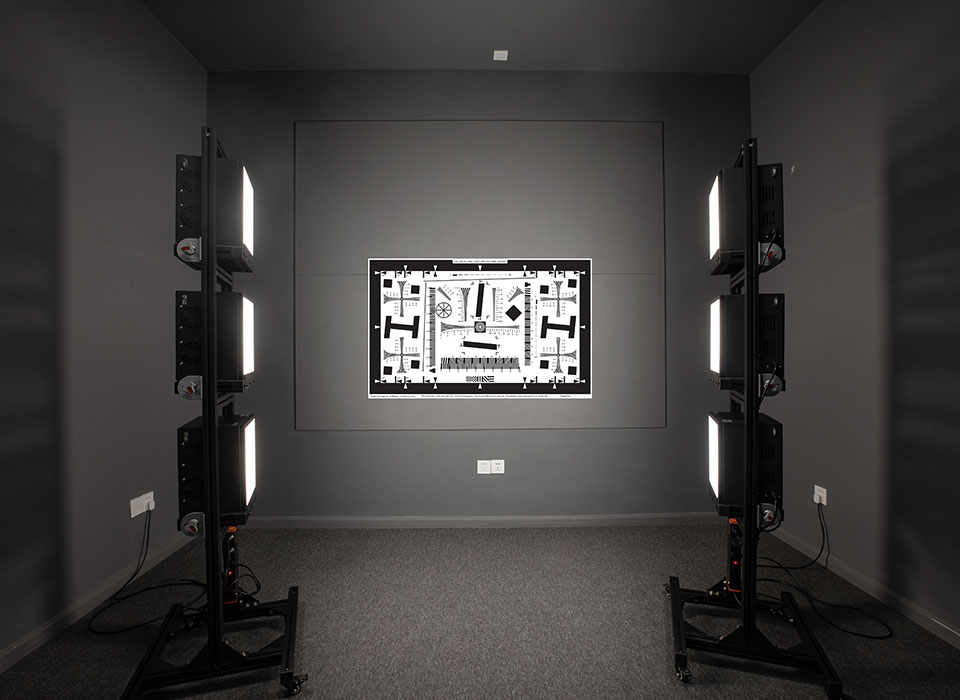

靈活多變的安裝方式提供多種安裝方式滿足不同應用，如觀察木箱、吊裝用于大的照明空間、定制支架用于45/0大測試卡的照明等

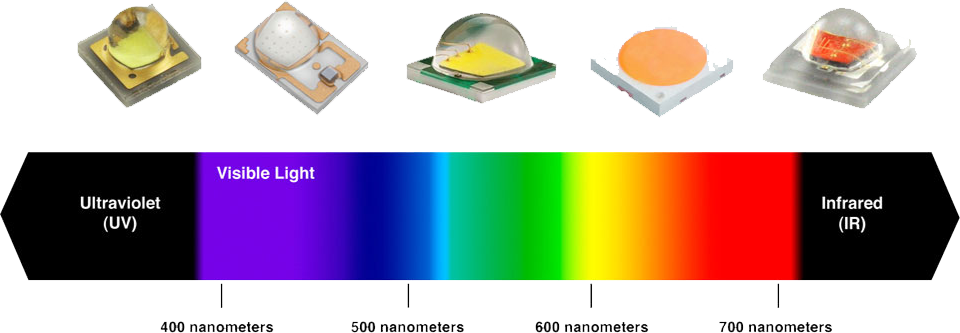

LED通道波長選擇服務提供從紫外、可見光及近紅外LED通道波長選擇服務

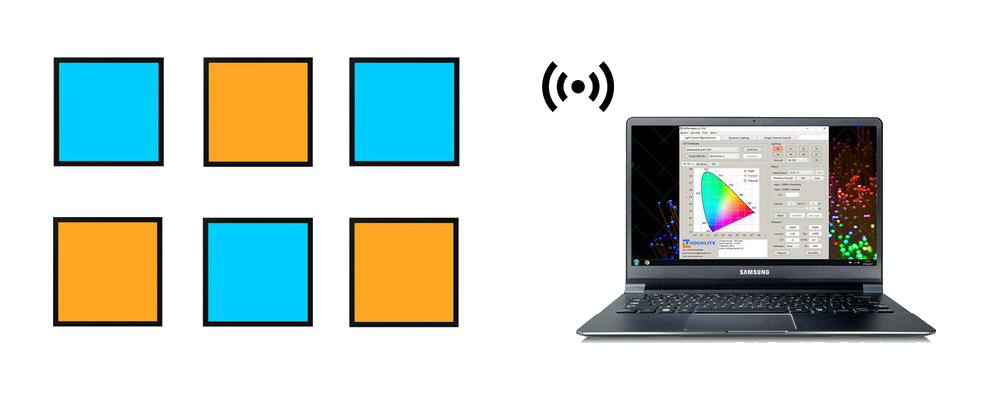

無線控制通過Zigbee無線技術，可同時或單獨控制多達256個LEDCube，方便建立大空間定制標準光環境以及未來升級。單個LEDCube控制可用于網內不同LEDCube設置不同色溫模擬現實照明情境
1 CIE 13.3-1995,Method of Measuring and Specifying Colour Rendering Properties of Light Sources
2 ISO 23603-2005 / CIE S 012/E, Standard method of assessing the spectral quality of daylight Simulators for visuaI appraisai and measurement of colour.
| LEDCube-11 (R27) | LEDCube-C15 (R27) | LEDCube-I14 (R27) | LEDCube-24 (R27) | LEDCube-C31 (R39) | |
| LED電路通道 | 20 | 20 | 20 | 24 | 48 |
| LED 光譜通道*1 | 11 | 15 | 14 | 18 | > 31 |
| 光譜范圍 | 400-700nm | 350-700nm | 380-730nm | 350-780nm | 350-1000nm |
| 驅動方式 | 無頻閃模擬調光AM（默認） / 脈沖寬度調制PWM（定制） / AP*2 | 無頻閃模擬調光AM（默認） / 脈沖寬度調制PWM（定制） / AP*2 | |||
| 分辨率*3 | 每通道10位，1024級 | 每通道12位, 4096級 | |||
| 預熱時間 | 無 | 無 | |||
| LED壽命 | >10000 小時 | >10000 小時 | |||
| 存儲容量 | 硬件可存儲80個名字可編輯光源，軟件可存儲光源數量無限制 | 硬件可存儲80個名字可編輯光源，軟件可存儲光源數量無限制 | |||
| 預設光源*4 | 日光選項 （不包含UV）: CIE D50，CIE Ra> 98 MIvis: A （<0.25） CIE D55，CIE Ra> 98 MIvis: A （<0.25） CIE D65，CIE Ra> 98 MIvis: A （<0.25） CIE D75，CIE Ra> 98 MIvis: A （<0.25） 其他選項 A，CIE Ra>97 其他客戶指定光源 存儲的光源可聯系廠商進行重設或再校準 | 日光選項 : CIE D50，CIE Ra> 98 MIvis: A （<0.25） CIE D55，CIE Ra> 98 MIvis: A （<0.25） CIE D65，CIE Ra> 98 MIvis: A （<0.25） CIE D75，CIE Ra> 98 MIvis: A （<0.25） 其他選項 A，CIE Ra>97 UV 其他客戶指定光源 存儲的光源可聯系廠商進行重設或再校準 | 日光選項 （不包含UV）: CIE D50，CIE Ra> 98 MIvis: A （<0.25） CIE D55，CIE Ra> 98 MIvis: A （<0.25） CIE D65，CIE Ra> 98 MIvis: A （<0.25） CIE D75，CIE Ra> 98 MIvis: A （<0.25） 其他選項 A，CIE Ra>97 其他客戶指定光源 存儲的光源可聯系廠商進行重設或再校準 | 日光選項 : CIE D50，CIE Ra> 98 MIvis: A （<0.25） CIE D55，CIE Ra> 98 MIvis: A （<0.25 CIE D65，CIE Ra> 98 MIvis: A （<0.25） CIE D75，CIE Ra> 98 MIvis: A （<0.25） 其他選項 A，CIE Ra>97 UV 其他客戶指定光源 存儲的光源可聯系廠商進行重設或再校準 | 日光選項: CIE D50，CIE Ra> 98 MIvis: A （<0.25） CIE D55，CIE Ra> 98 MIvis: A （<0.25 CIE D65，CIE Ra> 98 MIvis: A （<0.25） CIE D75，CIE Ra> 98 MIvis: A （<0.25） 其他選項 A，CIE Ra>97 UV 其他客戶指定光源 存儲的光源可聯系廠商進行重設或再校準 |
| 可調范圍 | 色溫CCT: 2000~20000K (Duv tolerance<±0.003) | CCT: 2000~20000K (Duv tolerance<±0.003) | |||
| 最大照度 | 以下數據為一顆LEDCube在1米處測量，更高亮度可通過多個LEDCube實現 D65: 850lux； D50: 1250lux | 以下數據為一臺光源，更高亮度可通過多個光源實現 D65: 1米處 1050lux； D50: 1米處 1300lux | 以下數據為一臺光源，更高亮度可通過多個光源實現 D65: 1米處 1400lux； D50: 1米處 1300lux | ||
| 短期穩定性*5 | ΔCCT<±20K; ΔLuminance <±1% | ΔCCT<±20K; ΔLuminance <±1% | |||
| 長期穩定性*6 | ΔCCT<±50K; ΔLuminance <±2% | ΔCCT<±50K; ΔLuminance <±2% | |||
| 軟件儀器兼容性 | Konica Minolta CL500A&CS-2000, THOUSLITE FS& FS-VIS-IR 光譜照度計, Jeti Specbos 1211UV 分光輻射度計 | Konica Minolta CL500A&CS-2000, THOUSLITE FS& FS-VIS-IR 光譜照度計, Jeti Specbos 1211UV 分光輻射度計 | |||
| 電學參數 | 100-240V AC, 50/60Hz, 最大180W | 100-240V AC 50/60Hz, 最大200W | 100-240VAC, 50/60Hz, 最大500W | ||
| 工作溫度 | 0-30°C | 0-30°C | |||
| 控制方式 | USB數據線，2.4G無線控制 ，觸屏控制器 | USB數據線，2.4G無線控制 ，觸屏控制器 | |||
| 尺寸（長/寬/高）及重量 | 300×300×210 mm， 270×270mm(出光面)，7 kg | 420×420×260 mm,? 390×390(出光面) 18kg | |||
| 包裝清單 | LEDCube光源，電源線，USB數據線，無線發射器 | LEDCube光源，電源線，USB數據線，無線發射器 | |||
| 額外收費配件 | 掛裝套件，測量?jī)x器，50×50×60cm Munsell N7觀察箱，定制支架，觸屏控制器 | 掛裝套件，測量?jī)x器，定制Munsell N7觀察箱，定制支架，觸屏控制器 | |||
| 配套軟件（選配） | LEDNavigator-LC包含六個模塊：黑體輻射軌跡模擬，光譜功率分布匹配，自動反饋*7，動態照明，單通道控制，單臺LEDCube控制； SDK*8可提供 | ||||
*1：LED種類數目
*2：AP為擁有使用“無頻閃模擬調光”與“脈沖寬度調制PWM”驅動方式，其中PWM可選配0.1 Hz -1000Hz
*3：R27每通道電子驅動有1024級，部分級數使用于低亮校正,實際1000級可使用;R39每通道電子驅動有4096級，部分級數使用于低亮校正,實際4000級可使用
*4：預設光源參數是在功率80%時測量所得
*5：光源設定在D50、無預熱、室溫25°c環境下，測量24小時，各測量值與平均值之比較
*6：光源設定在D50、30分鐘預熱時間、室溫25°環境下，測量90天，各測量值與平均值之比較
*7：使用者需使用可兼容的測量?jī)x器
*8：SDK可實現動態照明、單通道控制、單臺LEDCube控制
在線視頻
應用案例
-

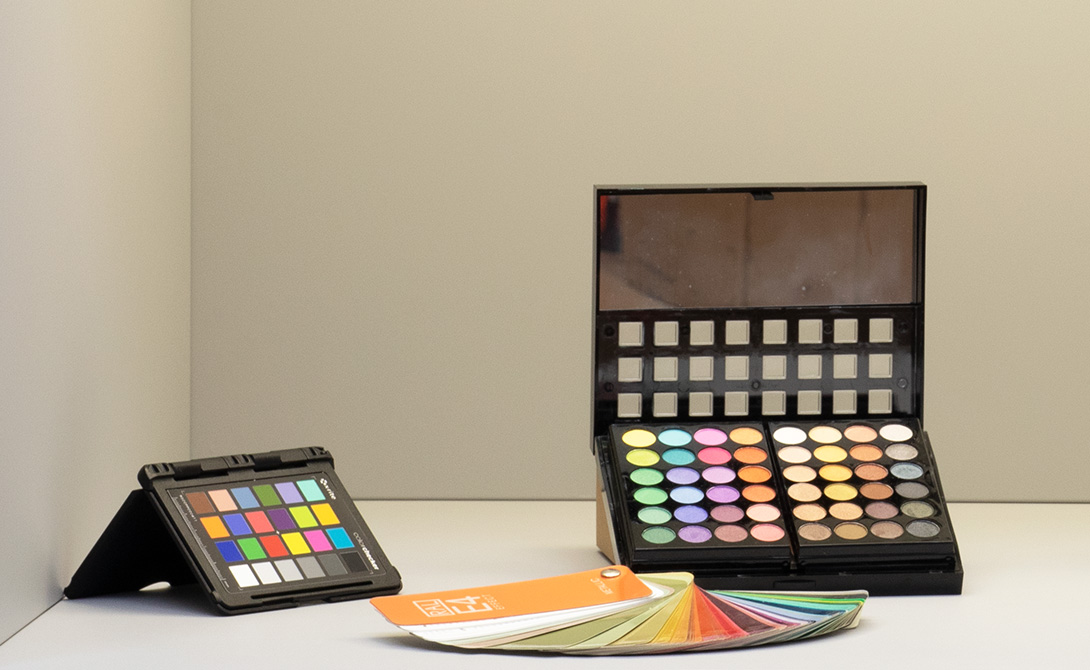

2022-05-23 物體色視覺評價照明適用范圍：模擬各類標準照明體（如D50、D65、D75、A等）或客戶任一指定光源用于物體色工業色彩視覺評價和色彩質量管控，包括紡織、涂料、塑料、印刷、圖像等行業。查看更多 -
2022-05-23 光譜照明研究適用范圍：最佳光環境研究（如最優辦公室照明、農業光配方、醫療照明、博物館照明、生鮮照明、非視覺效應等）、顯色性研究、白度研究等；查看更多 -
2022-05-23 圖像和傳感器測試照明適用范圍：模擬各類照明場景用于相機和傳感器的性能測試，包括白平衡測試、色彩還原性測試、分辨率測試、自動曝光量測試等。查看更多
常見問題
- 每臺LEDCube的重量大約7公斤，如何安裝？
LEDCube的安裝方式非常靈活，可根據不同應用進行安裝，推薦三種安裝方式供參考：①簡易吊裝：使用專用鋼鏈將LEDCube吊裝在天花板上，通過調節LEDCube背板上的掛鉤固定位置，即可方便地調節LEDCube的俯仰角度；②定制鋁型材支架：使用定制的鋁型材支架可簡便且牢固地固定多個LEDCube，并可通過平臺進行升降；③Munsell N7標準觀察箱：THOUSLITE提供該標準觀察箱，十分方便搭建標準化觀察環境，尺寸為50×50×60cm。具體可參見說明書2.1小節LEDCube的產品尺寸及其安裝。
- LEDCube中的LED波長可以定制或更換嗎？
THOUSLITE提供從紫外、可見光、近紅外LED通道波長選擇服務，請?jiān)谙掠唵吻芭cTHOUSLITE或相應代理商進行溝通確認所需波長。
- 軟件LEDNavigator-LC支持哪些操作系統？
LEDNavigator-LC目前僅支持Windows操作系統，包括Win XP、Win7、Win8和Win10。
- 控制多臺LEDCube時，點亮同一個光源序號，為什么有時不同的LEDCube會出射不同的光？
每一臺LEDCube硬件內部都有獨立空間用于存儲光源序號的光配方（每一個LED通道的驅動值），如果不同的LEDCube相同的光源序號中存入了不同的光配方，則點亮同一個光源序號會導致不同的LEDCube出射不同的光。
- 為什么有時LEDNavigator-LC檢測不到LEDCube？
出現這種情況，首先請檢查L(zhǎng)EDCube設備上的硬件開關是否開啟，無線發射器和軟件狗是否插入電腦，首次使用時LEDCube的驅動是否安裝完成；然后重啟硬件LEDCube和軟件LEDNavigator-LC；若多次重啟還未解決上述情況，請聯系THOUSLITE或相應代理商。
- 為什么Feedback之后的實測匹配光源和目標光源差異更大？
出現這種情況一般有兩種原因：
①不必要的feedback：當初始配光的結果已經和目標值非常接近時，如實測值與目標值之間的色溫差異小于50K，此時進行Feedback可能會導致結果變差；
②Feedback以最近一次的測量值作為基準，請確保在Feedback之前先進行測量。 - LEDNavigator-LC軟件中沒有需要的功能，怎么辦？
THOUSLITE可提供軟件功能定制服務，具體請聯系THOUSLITE或相應代理商。
